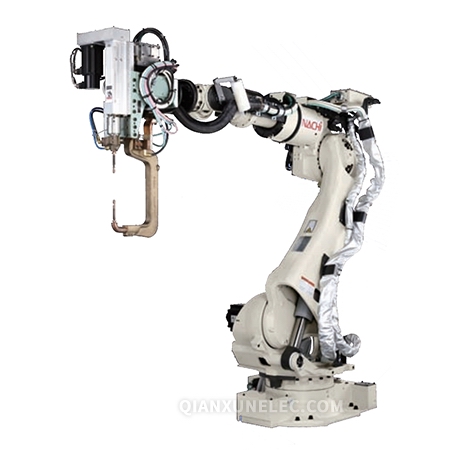

SRA166/210-01A
- 型號：SRA166-01A / SRA210-01A
- 結構：關節型
- 自由度：6
- 驅動方式：AC伺服方式
更快的速度
- 使機器人作業實現更短的循環時間。追求快速性和減震性的重量輕，高剛性的SRA。進而提高了全軸速度，也縮短了氣割動作時間。由此使生產性得到了大幅的提高。
更專業的點焊機器人
- 安裝了保護點焊所需的各種電纜的A-trac4。
使用方便的機器人
- 使用方便。通過NACHI新的機械元件和電機驅動控制，提高復位精度和驅動系的可靠性。
- 通過緊湊的本體，可進行更高緊密的設置。
節能，節源
- 舊款機型相比減輕20％重量的機器人本體以及采用新的電機驅動控制，實現了電力比舊款機型降低15％的目標。
本體規格
| 機器人類型 | SRA166-01A | SRA210-01A | |||
|---|---|---|---|---|---|
| 結構 | 關節型 | ||||
| 自由度 | 6 | ||||
| 驅動方式 | AC伺服方式 | ||||
| 最 大 動 作 范 圍 | 臂 | J1 | 旋回 | ±3.14rad (±180°) | |
| J2 | 前后 | +1.05～-1.40rad (+60°～-80°) | |||
| J3 | 上下 | +2.62～-2.56rad (+150°～-146.5°) | |||
| 手 腕 | J4 | 轉動2 | ±3.67rad (±210°) | ||
| J5 | 彎曲 | ±2.09rad (±120°) | |||
| J6 | 轉動1 | ±3.58rad (±205°) | |||
| 最 大 速 度 | 臂 | J1 | 旋回 | 2.18rad/s (125°/s) | 2.01rad/s (115°/s) |
| J2 | 前后 | 2.01rad/s (115°/s) | 1.83rad/s (105°/s) | ||
| J3 | 上下 | 2.11rad/s (121°/s) | 1.97rad/s (113°/s) | ||
| 手 腕 | J4 | 轉動2 | 3.14rad/s (180°/s) | 2.44rad/s (140°/s) | |
| J5 | 彎曲 | 3.02rad/s (173°/s) | 2.32rad/s (133°/s) | ||
| J6 | 轉動1 | 4.54rad/s (260°/s) | 3.49rad/s (200°/s) | ||
| 可搬質量 | 手腕部 | 166kg | 210kg | ||
| 手臂上※1 | 15kg (最大 60kg) | ||||
| 容許靜負荷扭矩 | J4 | 轉動2 | 951N?m | 1,337N?m | |
| J5 | 彎曲 | 951N?m | 1,337N?m | ||
| J6 | 轉動1 | 490N?m | 720N?m | ||
| 容許最大慣性力矩※2 | J4 | 轉動2 | 88.9kg?m2 | 141.1kg?m2 | |
| J5 | 彎曲 | 88.9kg?m2 | 141.1kg?m2 | ||
| J6 | 轉動1 | 45.0kg?m2 | 79.0kg?m2 | ||
| 位置反復精度※3 | ±0.1mm | ±0.15mm | |||
| 周圍溫度 | 0～45°C | ||||
| 設置條件 | 地面安裝，標高 1,000m以下 | ||||
| 本體質量 | 1,060kg | 1,090kg | |||
1[rad]=180/π[°] 1[N?m]=1/9.8[kgf?m]
(*1) 第1手臂部負荷根據安裝位置，手腕負荷質量而變化。
(*2) 手腕容許慣性力矩因手腕負荷條件而不同，請注意。
(*3）以JIS B 8432為依據。

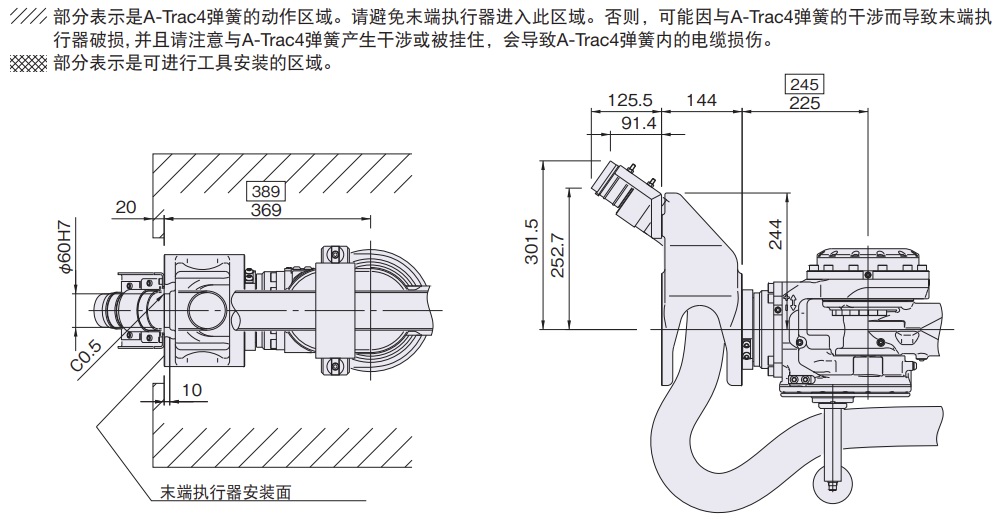

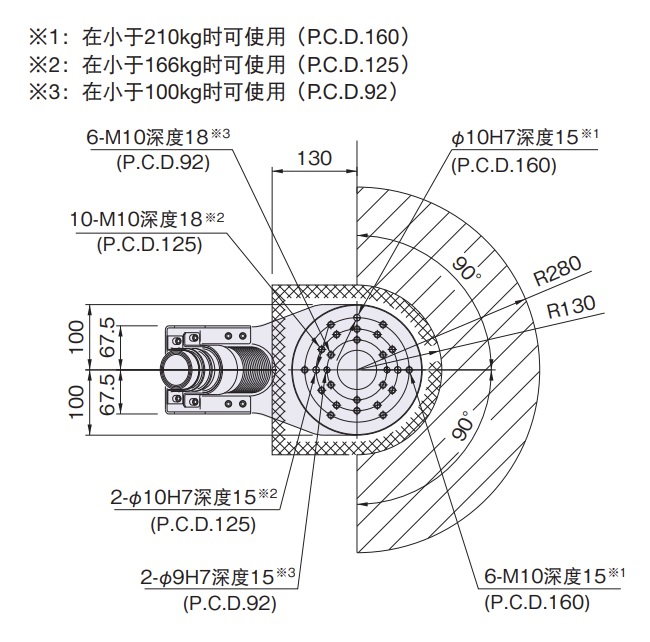

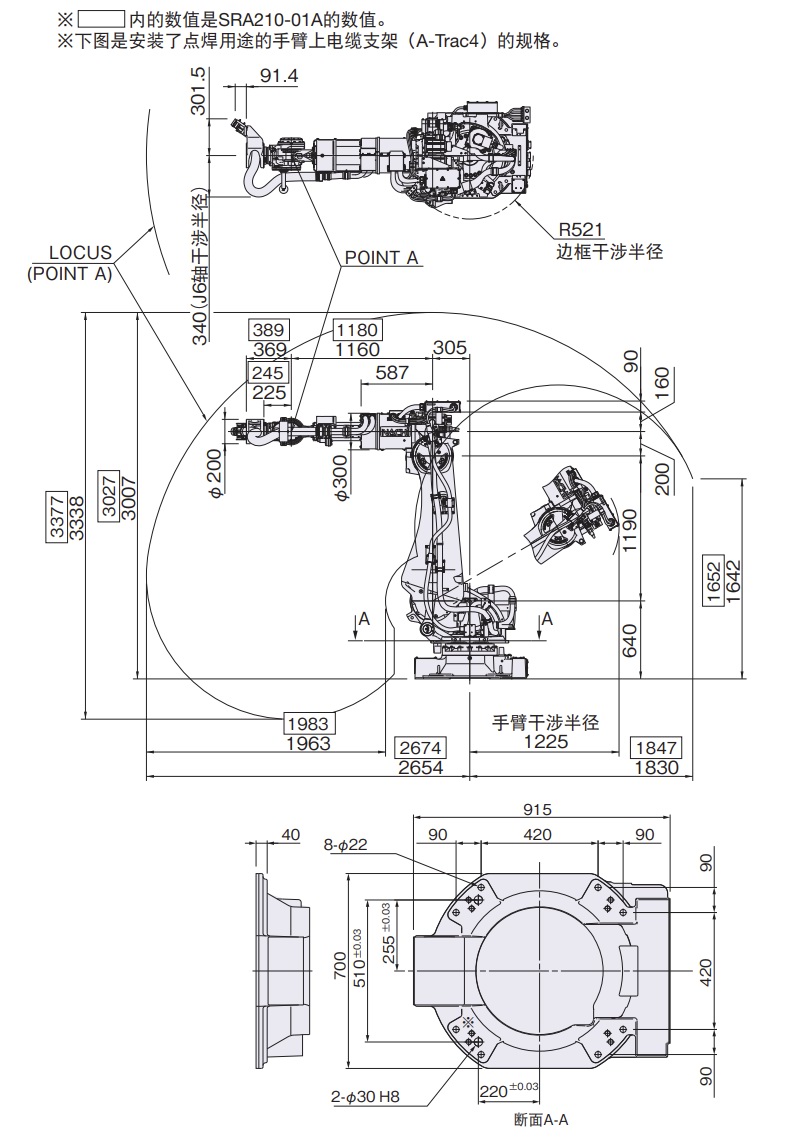

外形尺寸及動作范圍
●以上數據均來源于不二越內部實驗，于特定測試環境下所得(請見各項具體說明)。
●本產品的額定功率、規格、外部尺寸等如需改良而變更，恕不另行通告。
