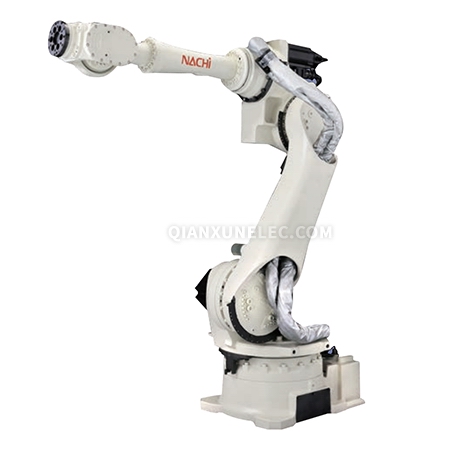

SRA100B/100J
SRA系列?SRA100B/100J
緊湊×高性能
緊湊
- 緊湊的手臂結構，可進行高密度設置
- 機器人底座寬度 ：500mm
- 框架干涉半徑 ：366mm
高性能
- 高速機器人SRA系列的高速控制
- 實現更高水平的生產效率
充足的搬運能力
- 可搬重量 ：100kg
- 手腕扭矩 ：580N?m（J4/J5軸）
主體規格
| 機器人型號 | SRA100B-01 | SRA100J-01 | |||
|---|---|---|---|---|---|
| 結構 | 關節型 | ||||
| 關節數 | 6 | ||||
| 驅動方式 | AC伺服方式 | ||||
| 最大動作范圍 | 臂 | J1 | 旋回 | ±3.14rad (±180°) | |
| J2 | 前后 | -2.09 ～ +1.05rad (-120°～ +60°) | |||
| J3 | 上下 | -2.62～ +3.14rad (-150°～ +180°) | -2.18 ～ +1.57rad (-125° ～ +90°) | ||
| 手腕 | J4 | 旋轉2 | ±6.28rad (±360°) | ||
| J5 | 彎曲 | ±2.36rad (±135°) | |||
| J6 | 旋轉1 | ±6.28rad (±360°) | |||
| 最大速度 | 臂 | J1 | 旋回 | 2.37rad/s (136°/s) | |
| J2 | 前后 | 1.92rad/s (110°/s) | 2.01rad/s (115°/s) | ||
| J3 | 上下 | 2.27rad/s (130°/s) | 2.79rad/s (160°/s) | ||
| 手腕 | J4 | 旋轉2 | 4.19rad/s (240°/s) | ||
| J5 | 彎曲 | 4.07rad/s (233°/s) | |||
| J6 | 旋轉1 | 6.13rad/s (351°/s) | |||
| 可搬質量 | 手腕部 | 100kg | |||
| 手臂上 *1 | 25kg (最大45kg) | ||||
| 手腕容許 靜負荷扭矩 | J4 | 旋轉2 | 580N·m | ||
| J5 | 彎曲 | 580N·m | |||
| J6 | 旋轉1 | 290N·m | |||
手腕容許最大 | J4 | 旋轉2 | 45kg·m2 | ||
| J5 | 彎曲 | 45kg·m2 | |||
| J6 | 旋轉1 | 22.7kg·m2 | |||
| 最大工作半徑 | 2,071mm | 1,634mm | |||
| 位置反復精度 *3 | ±0.1mm | ||||
| 設置方法 | 地面安裝 | ||||
| 設置條件 *4 | 周圍溫度 : 0～45°C | ||||
| 主體質量 | 690kg | 670kg | |||
1[rad]=180/π[°] 1[N·m]=1/9.8[kgf·m]
(*1) 可搭載于第1手臂（第3軸的手臂）上的負荷重量根據安裝位置，手腕負荷重量會有變化。
(*2) 手腕容許慣性力矩可能因手腕的負荷條件而有差異，請注意。
(*3) 依據JIS B 8432。
(*4) 在海拔1,000m以下使用。超過容許高度時，周圍溫度受到限制。
工作范圍
外形尺寸及動作范圍

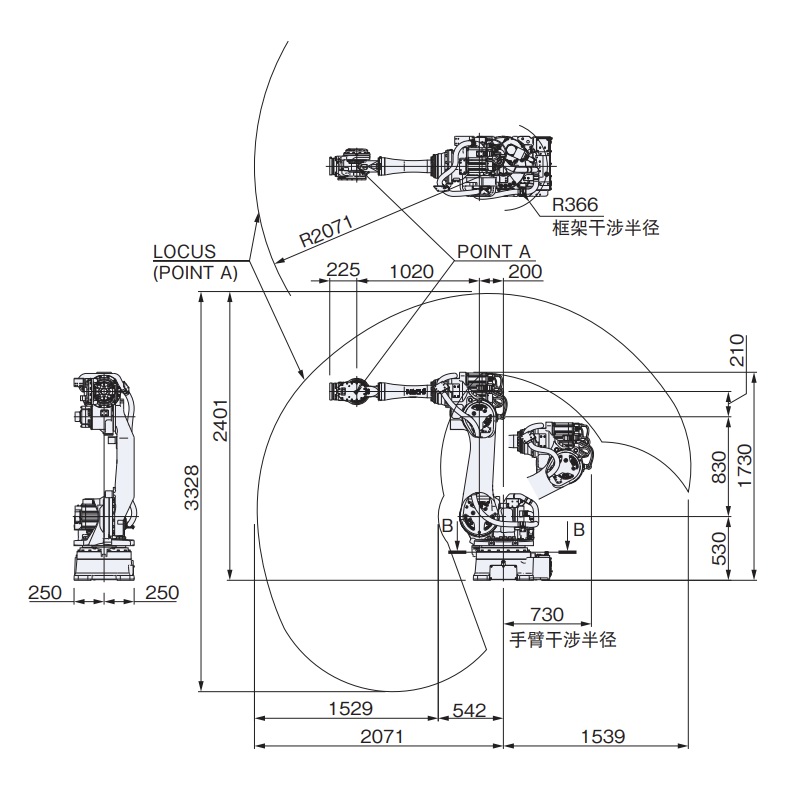

SRA100B-01

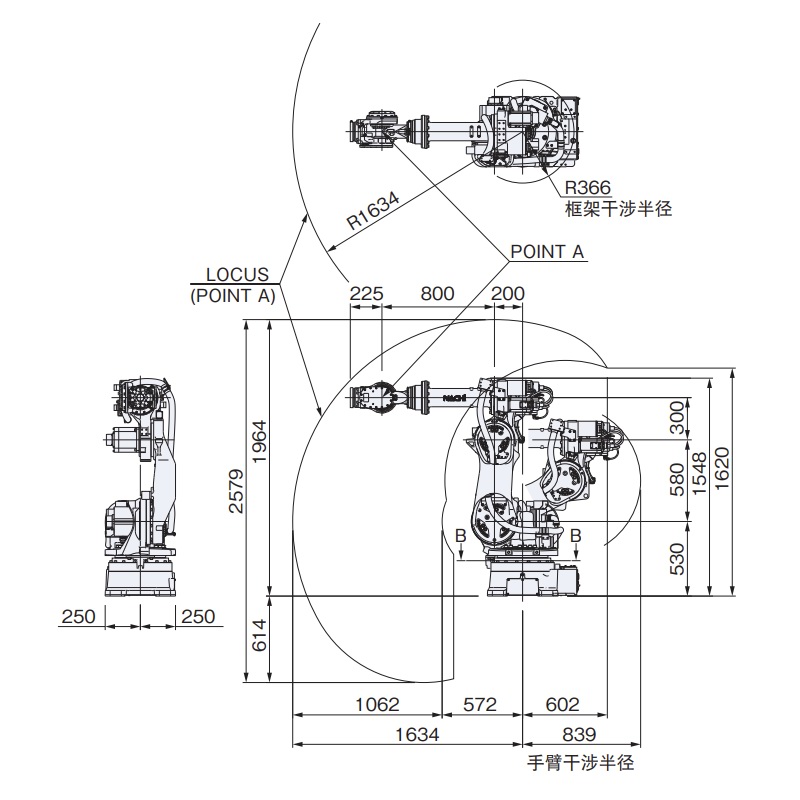

SRA100J-01

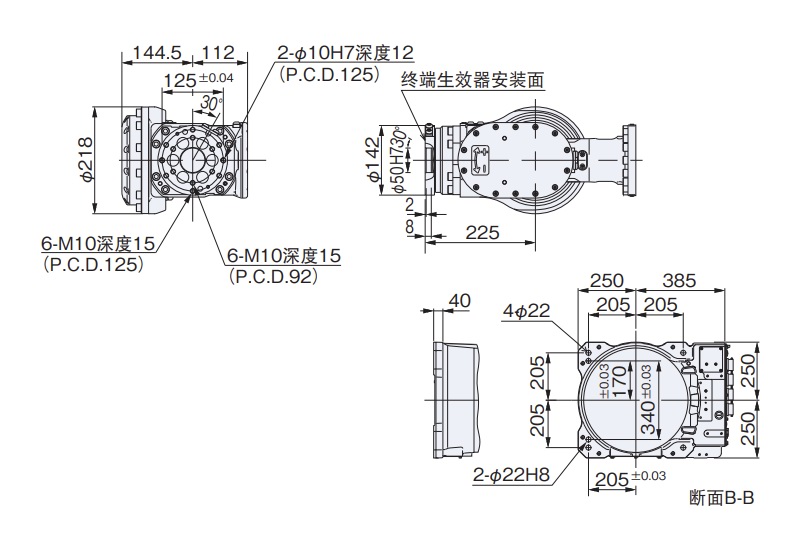

SRA100B/SRA100J通用 手腕部/安裝部詳情
●以上數據均來源于不二越內部實驗，于特定測試環境下所得(請見各項具體說明)。
●本產品的額定功率、規格、外部尺寸等如需改良而變更，恕不另行通告。
